شمش ارت دار 8پیج

شمش نول و ارت یکی از قطعاتی است که در تابلوهای برق صنعتی کاربرد فراوانی دارد.

شمش ارت دار 8پیج . به شمش نول و ارت، شینه نیز گفته می‌شود.
شینه یک تیغه فلزی از جنس، مس، آلومنیوم یا برنج است که در تابلوهای برق صنعتی برای انتقال جریان برق به سمت بخش‌های مختلف مورد استفاده قرار می‌گیرد.
بر روی هر شمش سوراخ‌هایی وجود دارد که می‌توان از آنها با کمک پیچ و مهره انشعاباتی را گرفت.
از این قطعات به عنوان تجهیزات چاه ارت در اجرای سیستم ارتینگ نیز استفاده می شود.
شمش‌ های نول و ارت معمولا از جنس مس، آلومنیوم یا برنج ساخته می‌ شوند.

شمش ارت دار 8پیج

شمش مسی دارای بالاترین رسانایی است و آلومنیوم کمترین رسانایی را دارد.
اندازه و ضخامت یک شینه می‌ تواند متفاوت باشد. معمولا شمش‌ ها دارای استانداردهای مختلفی در سایز و ضخامت هستند.
شمش‌ها بر حساب ظرفیتی که دارند از ۱۰ سانت تا ۴۵ سانت طول دارند.
شمش‌های نول و ارت دارای مدل‌های ۴،۶،۸،۱۰ و ۱۲ پیچ هستند که برحسب نیاز می‌توان از آنها در تابلوهای برق استفاده کردمزایای شینه در تابلو برق
همانطور که گفتیم یک شمش ارت و نول به عنوان یک هادی در تابلو برق مورد استفاده قرار می‌گیرد.

همچنین شمش‌ ها برای ایجاد انشعاب در تابلوها کاربرد دارند. برخی از مزایای شمش‌ های نول و ارت:

انشعاب‌ گیری ساده
هدایت آسان جریان الکتریکی
نصب آسان و امنیت بالا
تعویض راحت و سریع
مقاومت بیشتر شمش نسبت به کابل

شمش ارت

با کمک شمش ارت می‌ توان جریان برق را به زمین اتصال داد و از برق دار شدن تابلو و آتش‌ سوزی جلوگیری کرد.
از شمش ارت برای حفاظت از تجهیزات الکترونیکی موجود در تابلو ارت می‌توان استفاده کرد.
شمش ارت دارای پایه می‌باشد به همین دلیل نصب آن بر روی تابلو ساده است.
در یک تابلو برق هم شمش ارت و هم شمش نول وجود دارد.

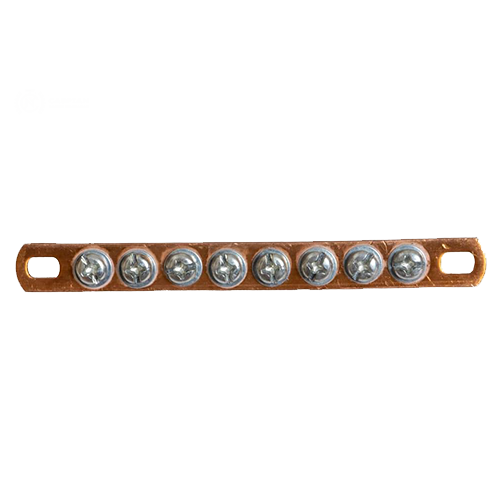

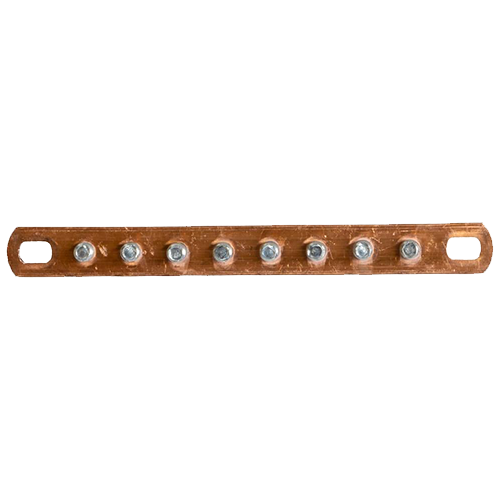

شینه مسی ارت 8 پیچ ساخته شده از یک تسمه مسی به عرض 15 میلیمتر و ضخامت 3 میلیمتر است.

که وظیفه آن انقال جریان الکتریکی به انشعابات متصل به آن می‌باشد.
با توجه به اینکه محصول از این نوع تسمه مسی ساخته شده حداکثر جریان مجاز برای آن 170 آمپر می‌باشد.
از شینه مسی ارت 8 پیچ میتوان برای اتصال سیم های ارت مصرف کنندگان به سیم ارت اصلی استفاده کرد.
همچنین از این محصول برای استفاده عمومی در جعبه تست ارت و تابلوهای برق صنعتی و خانگی میتوان استفاده کرد.
این شمش مسی دارای 8 عدد پیچ و واشر نمره 6 میباشد که این محصول مجموعا 110 گرم وزن دارد.

برخی از ویژگی های این محصول عبارتند از:

انشعاب گرفتن تنها با باز و بست کردن پیچ
بهبود انتقال جریان الکتریکی
تعویض راحت تر نسبت به کابل
جلوه زیبا در نتیجه نهایی کار
برخورداری از استحکام بسیار بالا

در شینه ارت مسی دو پایه طراحی شده است که باعث میشود:

شینه ارت بدون استفاده از مقره بر روی تابلو نصب گردد.
بنابراین این محصول کاملا به بدنه تابلو اتصال پیدا میکند.
با اتصال این محصول به بدنه تابلوبرق میتوان از برقدار شدن بدنه فلزی تابلوبرق نیز جلوگیری کرد.
ضمن انتقال برق بدنه به ارت اصلی از خطر برق گرفتگی افراد نیز پیشگیری می‌شود.
رعایت فاصله بین شینه ها (حداقل 10 سانتی متر) و عایق کردن شینه ها با وارنیش حرارتی از جمله نکات ایمنی استفاده از این محصول است.

شمش ارت دار 8پیج

معمولا در تابلوهای برق صنعتی از شینه ارت و نول برای گرفتن انشعابات داخل تابلو برق و یا انشعابات مصرف کنندگان استفاده می‌شود.
شینه نول بر خلاف این محصول بصورت یک قطعه مس صاف است که در ابتدا و انتهای آن سوراخی وجود دارد که محل اتصال آن به مقره داخل تابلو است.
از این محصول به عنوان شمش مسی 8 پیچ نیز یاد میشود و با این نام نیز یتوانید آن را یافت کنید.
با اتصال این محصول به بدنه تابلوبرق میتوان از برقدار شدن بدنه فلزی تابلوبرق نیز جلوگیری کرد.
ضمن انتقال برق بدنه به ارت اصلی از خطر برق گرفتگی افراد نیز پیشگیری می‌شود.
